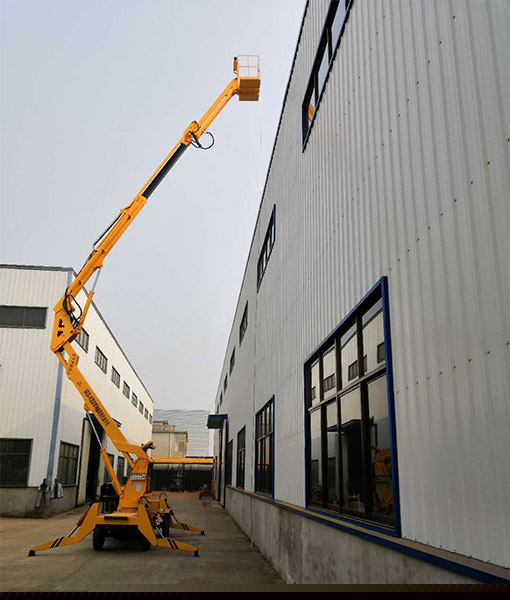

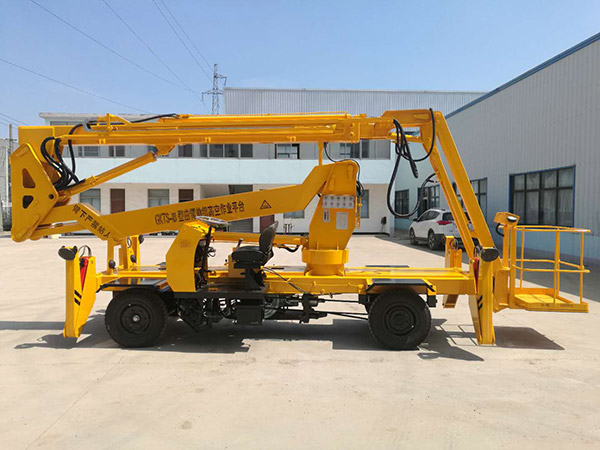

GKTS系列曲臂升縮升降平臺配置表（A） 柴油機行走升降平臺
| 名稱 | 規格 | 數量 | 產地 | 品牌 |
| 底盤 | 槽鋼20# | 馬鞍山鋼鐵集團有限公司 | ||
| 臂架 | 方鋼管120×140×5 100×150×5 |
天津鋼管股份有限公司 | ||
| 柴油機 | ZS1115m | 江蘇常工動力機械有限公司 | 常工 | |
| 電器按鈕 | LAY12 | 12 | 上海第二機床電器有限公司 | 公信 |
| 后橋 | 山東五征集團 | |||
| 前橋 | ST-1400 | 長葛廣緣意德機械有限公司 | 紅星 | |
| 液壓組合閥 | QCBDX15-3D | 1組 | 山東魯加特液壓精密機械有限公司 | 魯加特 |
| 雙向液壓鎖 | X36-03 | 4 | 山東魯加特液壓精密機械有限公司 | 魯加特 |
| 液壓馬達 | BM1-100 | 1 | 鎮江大地液壓件有限公司 | 大地 |
| 旋轉支承 | QWD-400 | 1 | 馬鞍山天恒旋轉支承有限公司 | 天恒 |
| 減速機 | LD-150 | 山東吉祥 | ||
| 電磁閥 | 4WE-10G 4WE-6G |
上海楓毅液壓機械有限公司 | 楓毅 | |
| 密封件 | 中外合資（上海） | 合資 | ||
| 柴油機 | S1115M | 常柴動力 | ||
| 油缸 | 6 | 揚州邦力液壓機械有限公司 | 邦力 | |
| 油泵 | 安徽合肥長源液壓股份有限公司 | 長源 | ||
| 輪胎 | 650-16 | 4 | 青島億通輪胎有限公司 | 東岳 |
| 型號 | GKTS-17 | GKTS-18 |
| 尺 寸 | ||
| 最大平臺高度 | 15.3m | 16.3m |
| 最大作業高度 | 17m | 18m |
| 最大水平延伸 | 9m | 9.5m |
| 最大跨越高度 | 10m | 11m |
| A長度一級起狀態 | 7000 | 7200 |
| B寬度一級起狀態 | 2000 | 2000 |
| C高度一級起狀態 | 3000 | 3100 |
| D軸距 | 3100 | 3100 |
| 離地間隙 | 0.22m | 0.22m |
| 平臺尺寸 | 1100*700*980 | 1100*700*980 |
| 性 能 | ||
| 平臺最多容納人數 | 2人 | 2人 |
| 平臺承載能力 | 160kg | 160kg |
| 支腿形式 | 蛙式 | 蛙式 |
| 轉臺回轉 | 360度 | 360度 |
| 行駛速度 | 20-50km/h | 20-50 km/h |
| 傳動 | 皮帶 | 皮帶 |
| 制動 | 油剎 | 油剎 |
| 爬坡能力 | 35% | 35% |
| 輪胎規格/類型 | 650-16充氣 | 650-16充氣 |
| 動 力 | ||
| 動力源 | 柴油機 | 柴油機 |
| 驅動形式 | 機械 | 機械 |
| 燃料箱容積 | 12L | 12L |
| 動力規格 | S1115M | S1115M |
| 功率 | 22馬力 | 22馬力 |
| 重 量 | ||
| 整機重量 | 4000㎏ | 4200㎏ |
